DP6000高压差分探头知识介绍
2018/6/6 10:12:40

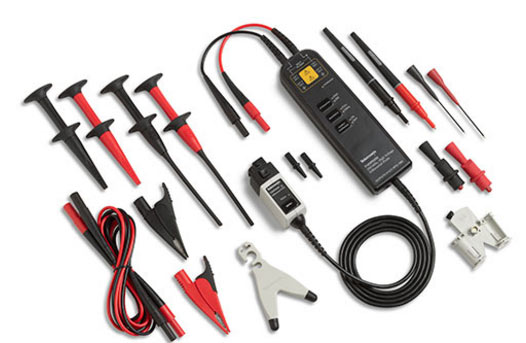

DP6000系列高压差分探头是针对高压差分信号的测量，满足浮地测量的需求。其带宽达到50MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。
产品特性：
电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ），测量被测电路波形。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

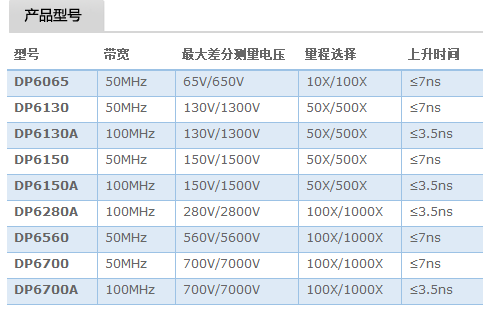

带宽DC-50MHz或100MHz
上升时间≤7ns或≤3.5ns
精度±2%
量程选择（衰减比）10X/100X，50X/500X，100X/1000X
大差分测量电压(DC + Peak AC)650V，1300V，2800V，6500V
过载指示有灯光和声音报警
主要应用:
浮地电压测量
变频器
开关电源设计
焊接﹑电镀电源
感应加热﹑电磁炉
电机驱动设计
电子镇流器设计
CRT显示器设计
逆变﹑UPS电源
变频家电
电源转换等相关设计
电工实验
低压电器试验
电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ），测量被测电路波形。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
带宽DC-50MHz或100MHz
上升时间≤7ns或≤3.5ns
精度±2%
量程选择（衰减比）10X/100X，50X/500X，100X/1000X
大差分测量电压(DC + Peak AC)650V，1300V，2800V，6500V
过载指示有灯光和声音报警
主要应用:
浮地电压测量
变频器
开关电源设计
焊接﹑电镀电源
感应加热﹑电磁炉
电机驱动设计
电子镇流器设计
CRT显示器设计
逆变﹑UPS电源
变频家电
电源转换等相关设计
电工实验
低压电器试验
电力电子和电力传动实验等
