什么是隔离探头?

　　隔离探头使用电(光学)或 RF 隔离将探头的参考电压与示波器的参考电压(通常接地)隔离。这使电源设计人员能够在存在大共模电压的情况下准确解析高带宽、高电压的差分信号。泰克已开发出一项新技术 (IsoVu)，该技术使用电隔离在高带宽内提供同类探头最佳的共模抑制性能。

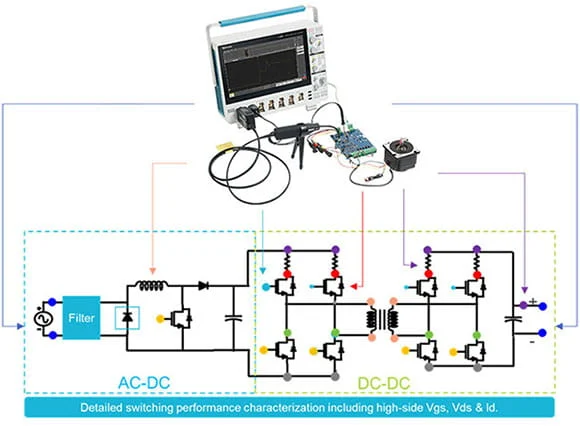

　　与用于测量高压信号的高带宽传统差分探头相比，隔离性和高频性相结合的 IsoVu 探头为电源设计人员提供更精确的测量结果。应用案例包括：

　　●开关模式电源设计

　　●宽禁带 GaN 和 SiC 设备的功率 FET 设计/分析

　　●逆变器设计

　　●电机驱动设计

　　●BCI 或 ESD 测量

　　●电流分流器测量

　　更低共模噪声，更多详细信息

　　IsoVu 技术采用光纤供电和光模拟信号路径，以在测量系统和 DUT 之间实现完全的电隔离。由于支持探头在共模电压下独立浮动，隔离可大大降低共模干扰。

　　与 4、5 或 6 系列 MSO 相结合，IsoVu 提供一种高效、可靠的方式解决快速参考转换的高带宽差分信号，从而使您能够花费更少的时间进行各种设计工作：

　　●电源中的浮动测量

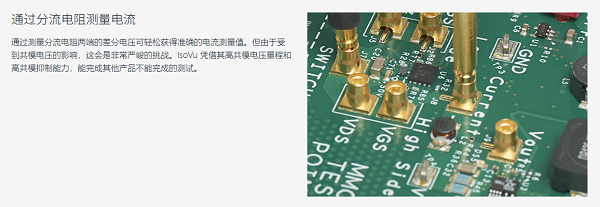

　　●通过分流电阻测量电流

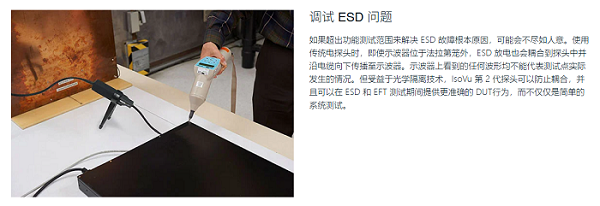

　　●调试 ESD 和 EMI 敏感性问题

　　●断开接地回路

　　带宽范围内的高差分电压

　　对于传统差分探头，您必须在高带宽和高电压之间做出选择。IsoVu 探头采用屏蔽同轴电缆和隔离功能，提供高带宽和 ±2500V 的差分电压范围。

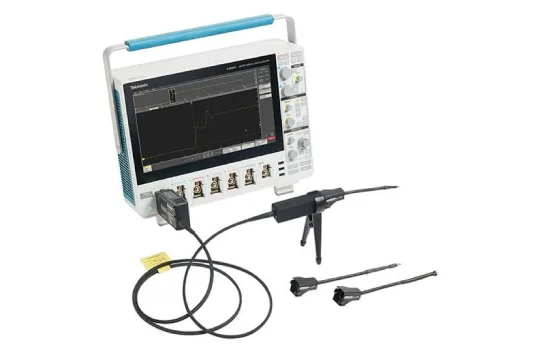

　　第二代IsoVu TIVP探头提供 200 MHz、500 MHz 和 1 GHz 的一系列带宽，以适合您的预算并构建具有特定项目所需性能的工作平台。

　　采用节省空间设计的创新技术

　　第二代IsoVu探头提供与我们的原始 IsoVu 探头相同的带宽、共模抑制性能和电压范围，但尺寸仅为其 1/5，且去除单独的控制器盒。紧凑的探头和示波器连接器中含激光器和模拟电子技术。较之原始 IsoVu 探头，第二代光隔离探头还具有：

　　●DC 增益精度更佳

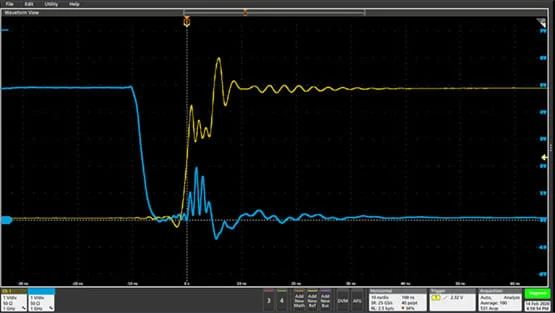

　　●更好的阶跃响应特性

　　●更多内置量程

　　连接简单，性能更高

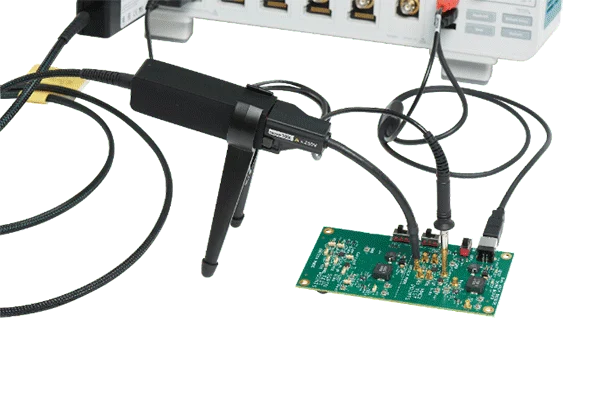

　　IsoVu 探头端部具有一系列可提供高性能和可及性的连接件和附件。

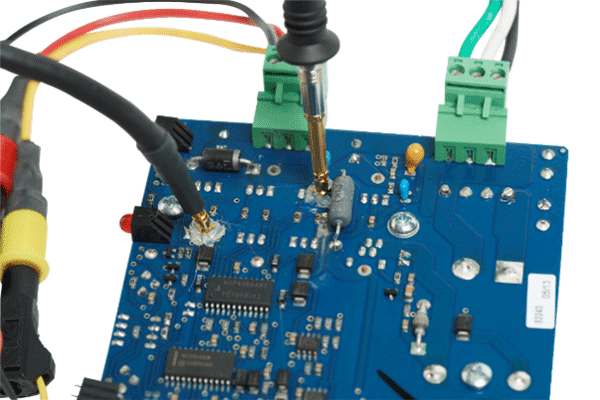

　　例如，MMCX 连接器是经济的、可广泛使用的连接器，可提供稳定的免手持的测试点，并提供最佳的带宽和共模抑制。其坚固的金属主体屏蔽中心导线，并最大程度地减小接地环路面积，从而将干扰降至最低。

　　其他附件也可用于使探头端部适应多种连接方式。对于需要大于 ±250V 差分电压的应用，还可另外提供 0.100 " 和 0.200 " 间距的方针端部。

　　不使用探头时，传感器探头在探头 SMA 连接器处具有 1MΩ 和 50Ω 可切换终端。此功能可以有效地向任何兼容示波器添加隔离通道。
