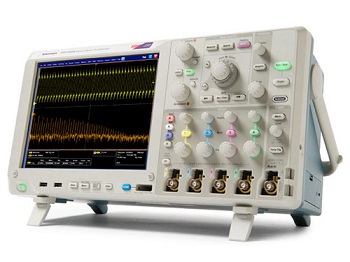

泰克 MSO/DPO5000 示波器 是面向高速数字、混合信号、电源、通信与嵌入式的中高端示波器，核心测试能力覆盖高保真捕获、混合信号同步、高级触发、自动测量、抖动 / 眼图、协议解码、电源分析、FFT 频谱、长存储与深度分析，MSO 型号额外集成 16 路数字逻辑通道泰克。

　　泰克 MSO/DPO5000 与基础示波器核心差异

　　基础：低带宽 / 采样、少触发、仅基础测量、无协议 / 抖动 / 电源分析、无混合信号。

　　泰克 MSO/DPO5000 ：高带宽高采样、DPO 荧光、全类型触发、53 项测量、抖动 / 眼图、30 + 协议、电源分析、长存储、混合信号同步，是中高端研发与测试的全能平台。

　　泰克 MSO/DPO5000 系列示波器的高级触发系统，是它在研发、排障、定位偶发异常时最核心、最值钱的优势之一。

　　MSO/DPO5000 高级触发 核心优势

　　1. 触发类型极全，几乎所有异常都能单独抓出来

　　它不只是普通边沿触发，而是全套故障专用触发：

　　•脉宽触发(窄脉冲 / 宽脉冲)

　　•欠幅脉冲触发(Runt，没冲到正常幅度的异常脉冲)

　　•毛刺触发(Glitch，超窄干扰、尖峰)

　　•超时触发(Timeout，信号长时间不变)

　　•建立 / 保持触发(Setup/Hold，抓逻辑时序违规)

　　•并行数据触发(抓指定 16 路数字逻辑组合)

　　•串行包触发(I²C/SPI/CAN/USB 等数据包触发)

　　•可视触发 Visual Trigger(画个形状就抓这种波形

　　优势：

　　别人的示波器抓不到的偶发毛刺、 runt、时序错误、丢包，它能稳定锁定、单独触发。

　　2. 可视触发 Visual Trigger —— 肉眼看到啥就能抓啥

　　这是泰克独家很强的功能：

　　•在屏幕上画方框 / 多边形

　　•定义 “只要波形进入这个区域就触发”

　　优势：

　　•不用设参数，新手也能抓复杂异常

　　•不规则脉冲、畸变波形、干扰、瞬态跳变一抓一个准

　　3. 数模混合同步触发(MSO 型号最强)

　　4 路模拟 + 16 路数字通道 完全时间同步(skew <1ps)

　　可以：

　　•模拟信号满足条件 + 数字总线满足条件 → 才触发

　　•抓：FPGA 发指令后电源出现的毛刺

　　•抓：SPI 通信时出现的电压异常

　　优势：

　　混合系统调试效率提升几倍，一次性定位根因。

　　4. 触发灵敏度极高，小信号也能稳定触发

　　•低噪声前端

　　•高触发灵敏度

　　•小信号、慢沿、电源纹波都能稳定触发，不丢波形

　　优势：

　　弱信号、低幅度噪声、纹波类调试不 “瞎触发”、不漏触发。

　　5. 触发抖动极低，适合高速信号与时序测量

　　DPO5000 触发抖动非常小，适合：

　　•高速时钟

　　•DDR、USB、MIPI、PCIe

　　•时序精度要求高的场景

　　优势：

　　触发点准 → 测量才准，时序分析不飘。

　　6. 能抓 “单次、偶发、间歇性故障”

　　FastAcq 高波形捕获率 + 高级触发组合：

　　•每秒几十万帧波形更新

　　•瞬间出现一次的异常也能抓到

　　优势：

　　别人要抓几小时的问题，你几分钟抓到。

　　7. 串行总线协议触发 —— 直接按 “数据包内容” 触发

　　支持：

　　I²C、SPI、UART、CAN、LIN、FlexRay、USB、以太网等

　　可以：

　　•触发指定地址

　　•触发指定数据

　　•触发错误帧

　　•触发丢包

　　优势：

　　不用看一堆波形，直接定位通信故障。

　　MSO/DPO5000 的高级触发系统，拥有最全的异常触发类型、最低的触发抖动、最高的捕获率，支持数模混合同步触发与可视触发，能快速、稳定、精准地锁定普通示波器抓不到的偶发毛刺、欠幅脉冲、时序违规、总线错误与间歇性故障，大幅提升研发与故障定位效率。
