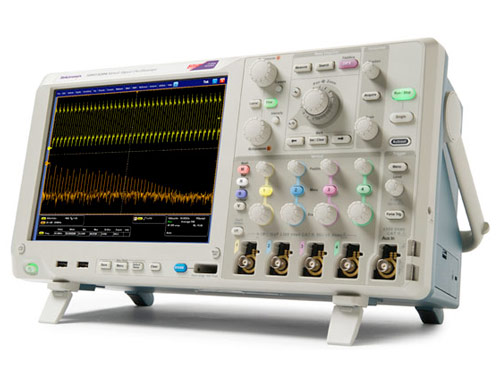

泰克 MSO/DPO5000B系列示波器提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。。示波器上可以运行基于 Windows? 的分析软件。MSO 型号包括 16 条数字定时通道，所有型号可以配备为解码常用的串行协议，为您的系统提供全面视图。

　　泰克MSO/DPO5000系列是中高端混合信号示波器，集高精度模拟测量、数字逻辑分析、协议解码于一体，专为复杂电子系统调试设计。

　　泰克 MSO/DPO5000B系列示波器提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。。示波器上可以运行基于 Windows? 的分析软件。MSO 型号包括 16 条数字定时通道，所有型号可以配备为解码常用的串行协议，为您的系统提供全面视图。

　　泰克MSO/DPO5000系列是中高端混合信号示波器，集高精度模拟测量、数字逻辑分析、协议解码于一体，专为复杂电子系统调试设计。

　　泰克MSO/DPO5000示波器测试功能

　　1. 混合信号系统调试

　　●模拟+数字信号同步分析：

　　●同时观测模拟信号(如电源纹波)与数字信号(如FPGA控制时序)，定位跨域故障。

　　●时序相关性测量：

　　精确测量模拟触发到数字响应的延迟(如ADC转换后数字信号输出时间)。

　　2. 高级触发能力

　　3. 深度协议分析

　　●支持30+种串行协议解码：

　　嵌入式系统：I²C, SPI, UART, CAN, LIN, FlexRay

　　高速总线：USB 2.0, Ethernet (10/100), MIL-STD-1553

　　工业控制：Modbus, PROFIBUS, SENT, PSI5

　　●协议层故障定位：

　　自动标记校验错误、地址冲突、数据包丢失，并以颜色高亮显示错误帧。

　　4. 电源完整性测试

　　●电源纹波与噪声：

　　配合<3 mV底噪，精确测量μV级电源噪声(需使用1:1探头)。

　　●开关器件动态分析：

　　开关损耗计算(导通/关断能量、Switching Loss)

　　SOA(安全工作区)验证：叠加电压/电流轨迹，避免功率器件过应力。

　　5. 高速信号眼图与抖动分析

　　●眼图模板测试：

　　支持自定义模板(如USB 2.0、HDMI)，自动统计模板违规率。

　　●抖动分离(TIE)：

　　分解随机抖动(RJ) 与 确定性抖动(DJ)，定位时钟源或信道缺陷。

　　6. 频谱分析(FFT)

　　●9种窗函数可选(Hanning, Flat Top等)，分辨率达 156 μHz

　　●EMI预兼容测试：

　　识别辐射超标频点(如开关电源谐波)，支持CISPR标准准峰值检测。

　　泰克MSO/DPO5000系列示波器典型应用场景

　　泰克MSO/DPO5000系列示波器热销型号：

　　泰克MSO/DPO5204B示波器、泰克MSO/DPO5104B示波器、泰克MSO/DPO5054B示波器、泰克MSO/DPO5034B示波器

　　泰克MSO/DPO5000系列示波器适用对象：

　　电力电子工程师、嵌入式系统架构师、汽车电子团队、高校电力电子实验室。

　　选型建议：

　　●电源设计优先选 12位高分辨率型号(MSO58B-HR)

　　●高速数字系统选 2 GHz带宽+16路逻辑通道(MSO58B-LP)

　　●产线测试需加购 Pass/Fail检测软件(TLP058)

　　泰克MSO/DPO5000示波器测试功能

　　1. 混合信号系统调试

　　●模拟+数字信号同步分析：

　　●同时观测模拟信号(如电源纹波)与数字信号(如FPGA控制时序)，定位跨域故障。

　　●时序相关性测量：

　　精确测量模拟触发到数字响应的延迟(如ADC转换后数字信号输出时间)。

　　2. 高级触发能力

　　3. 深度协议分析

　　●支持30+种串行协议解码：

　　嵌入式系统：I²C, SPI, UART, CAN, LIN, FlexRay

　　高速总线：USB 2.0, Ethernet (10/100), MIL-STD-1553

　　工业控制：Modbus, PROFIBUS, SENT, PSI5

　　●协议层故障定位：

　　自动标记校验错误、地址冲突、数据包丢失，并以颜色高亮显示错误帧。

　　4. 电源完整性测试

　　●电源纹波与噪声：

　　配合<3 mV底噪，精确测量μV级电源噪声(需使用1:1探头)。

　　●开关器件动态分析：

　　开关损耗计算(导通/关断能量、Switching Loss)

　　SOA(安全工作区)验证：叠加电压/电流轨迹，避免功率器件过应力。

　　5. 高速信号眼图与抖动分析

　　●眼图模板测试：

　　支持自定义模板(如USB 2.0、HDMI)，自动统计模板违规率。

　　●抖动分离(TIE)：

　　分解随机抖动(RJ) 与 确定性抖动(DJ)，定位时钟源或信道缺陷。

　　6. 频谱分析(FFT)

　　●9种窗函数可选(Hanning, Flat Top等)，分辨率达 156 μHz

　　●EMI预兼容测试：

　　识别辐射超标频点(如开关电源谐波)，支持CISPR标准准峰值检测。

　　泰克MSO/DPO5000系列示波器典型应用场景

　　泰克MSO/DPO5000系列示波器热销型号：

　　泰克MSO/DPO5204B示波器、泰克MSO/DPO5104B示波器、泰克MSO/DPO5054B示波器、泰克MSO/DPO5034B示波器。

　　泰克MSO/DPO5000系列示波器适用对象：

　　电力电子工程师、嵌入式系统架构师、汽车电子团队、高校电力电子实验室。

　　选型建议：

　　●电源设计优先选 12位高分辨率型号(MSO58B-HR)

　　●高速数字系统选 2 GHz带宽+16路逻辑通道(MSO58B-LP)

　　●产线测试需加购 Pass/Fail检测软件(TLP058)
