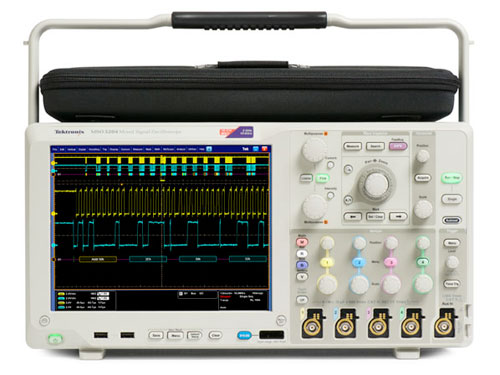

泰克 MSO/DPO5000 系列示波器是一款功能强大的中高端混合信号示波器，凭借其高带宽(350 MHz 至 2 GHz)、高采样率(最高 10 GS/s)、大存储深度(最高 250 M 点/通道)以及多达 4 个模拟通道和 16 个数字通道(MSO 型号)，非常适合进行需要深入洞察复杂信号行为的测试任务。它广泛应用于以下领域：

　　1.电源设计与测试：

　　●开关电源 (SMPS) 分析： 测量开关器件的开关损耗 (Rds(on), Vds, Id)、导通/关断时间、死区时间、栅极驱动特性、二极管反向恢复;精确测量输出纹波和噪声;分析负载瞬态响应;检查功率因数校正 (PFC) 电路性能。

　　●电源完整性 (PI)： 测量电源轨上的噪声、纹波、跌落 (Sag)、过冲 (Overshoot)，评估去耦电容效果。

　　●器件特性分析： 测量 MOSFET、IGBT、二极管、电源管理 IC 的关键参数。●

　　2.数字电路设计与调试：

　　●高速数字信号完整性： 分析高速串行总线(如 DDR1/2/3/4, USB 2.0/3.0, PCIe Gen1/2, SATA, Ethernet, HDMI, MIPI 等)的信号质量(眼图、抖动、上升/下降时间、过冲、下冲、建立/保持时间违规)。

　　●混合信号调试 (MSO 型号核心优势)： 同时捕获和分析模拟信号(如传感器输出、电源噪声)和数字信号(多达 16 路逻辑通道，如 MCU I/O、FPGA 引脚、控制总线、状态信号)，查看其时序关系，快速定位数模交互问题。

　　●协议解码与分析： 内置强大的协议分析功能(支持 I2C, SPI, UART/RS-232/422/485, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553, ARINC 429 等众多常用协议)，直接在波形上解码总线数据，快速验证通信正确性，查找通信错误。

　　●时序分析： 精确测量数字信号之间的时序关系、时钟抖动、建立/保持时间、传播延迟、脉冲宽度等。

　　●FPGA/MCU 嵌入式系统调试： 监控控制信号、数据总线、中断信号，将模拟事件(如电压波动、毛刺)与软件执行(通过解码)关联起来。

　　3.射频与通信测试 (利用其高带宽)：

　　●基础射频特性： 测量 RF 信号的幅度、频率、调制特性(在带宽允许范围内)。

　　●雷达与脉冲系统： 分析脉冲宽度、重复频率、占空比、上升/下降时间、脉冲包络。

　　●调制信号分析： 观察和分析 AM、FM 等模拟调制信号的波形。

　　●时钟抖动分析： 对高速时钟进行精确的抖动测量和分解(TIE, Period Jitter, Cycle-Cycle Jitter)。

　　4.汽车电子：

　　●车载总线调试： 解码和分析 CAN, CAN FD, LIN, FlexRay 等总线通信。

　　●传感器与执行器测试： 测量模拟传感器(温度、压力、位置)信号、执行器驱动信号(如喷油器、点火线圈)。

　　●电源管理： 测试 ECU 的电源轨噪声、瞬态响应。

　　●电机控制： 分析 PWM 驱动信号、反电动势、相电流。

　　5.半导体与器件测试：

　　●器件特性表征： 测量 IC 的 I/O 特性、传输延迟、开关特性。

　　●故障分析： 捕获和定位瞬态故障、毛刺、亚稳态现象。

　　6.科研与教育：

　　●进行需要高带宽、高采样率、大存储深度或混合信号能力的实验研究。

　　●用于高级电子工程课程教学，展示复杂的信号现象和测量技术。

　　泰克 MSO/DPO5000 系列是工程师在设计和调试涉及高速数字信号、模拟信号、电源、混合信号系统以及需要进行复杂协议分析的电子系统时的强大工具。它特别适用于那些需要同时洞察模拟细节和多路数字逻辑行为的应用场景。

　　选择具体型号时，需要根据被测信号的最快上升时间和最高频率成分来确定所需带宽(通常建议带宽是被测信号最高频率成分的 3-5 倍)，并根据需要选择是否要数字通道(MSO 型号)以及所需的通道数量。

　　泰克MSO/DPO5000示波器型号：MSO58、MSO56、MSO54、MSO5204B、MSO5104B、DPO5204B、DPO5104B、MSO5034B、DPO5054B、DPO5034B。
