MSO/DPO2000B 混合信号示波器系列提供高达 200 MHz 的带宽和 1 GS/s 采样率，以入门级的价格带给您高级调试功能。由于多达 20 条通道，您只需一台设备即可分析模拟和数字信号。

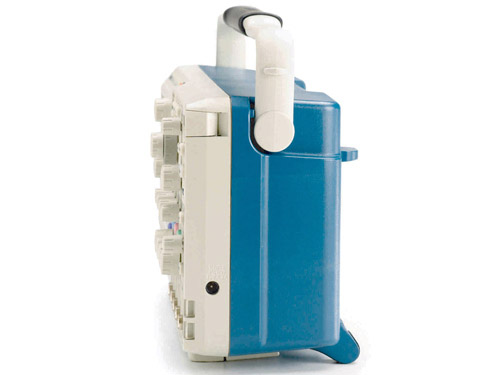

　　泰克 MSO/DPO2000 系列混合信号示波器 是一款经济实用、功能全面的中端示波器，它结合了数字存储示波器(DSO)的模拟通道和逻辑分析仪的数字通道(通常为 2 或 4 个模拟通道 + 16 个数字通道)，并具备强大的触发、解码和调试功能。其适中的带宽(50 MHz 至 1 GHz)、良好的性价比和便携性，使其在众多对成本敏感、同时需要兼顾模拟和数字信号调试的行业和应用场景中广受欢迎。



　　以下是主要需要或经常使用 MSO/DPO2000 系列混合信号示波器的行业和应用领域：

　　1.电子产品设计与研发：

　　嵌入式系统开发： 这是最核心的应用领域。工程师需要同时观测微控制器(MCU)、微处理器(MPU)、FPGA、DSP 的模拟信号(如传感器输入、电源轨、模拟前端输出) 和数字信号(如 GPIO、串行总线、并行总线、时钟、复位) 的时序关系。

　　数字逻辑调试： 利用 16 个数字通道快速排查逻辑错误、竞争条件、毛刺等问题，比纯模拟通道更高效。

　　电源设计： 测试开关电源(SMPS)的开关波形(Vds, Vgs)、电感电流(需电流探头)、输出电压纹波、环路响应(需函数发生器选件支持)。混合信号功能可用于观测 PWM 控制信号与功率级输出的同步性。

　　模拟/混合信号电路设计： 如放大器、数据转换器(ADC/DAC)接口、滤波器等的测试，有时需要关联数字控制信号。

　　总线协议分析与调试： 内置或通过软件选件支持广泛的串行总线解码和触发，如：

　　低速： I²C, SPI, UART/RS-232/422/485, CAN, LIN

　　中速： USB 2.0 Full Speed/Low Speed, I2S, MIL-STD-1553, MODBUS

　　(部分型号支持)高速： SPI (高速模式), SDIO, Ethernet (10/100 M) - 对于更高速的 USB HS/SS, PCIe, MIPI 等，带宽可能不足。

　　FPGA 调试： 观测 FPGA 的输入输出信号(模拟和数字)，验证逻辑功能，调试与外围器件的接口。

　　2.电子制造测试与维修：

　　生产线功能测试(FCT)： 作为经济高效的测试设备，用于电路板或模块的功能验证。可以同时检查关键模拟点电压/波形和数字信号状态(如通信是否正常、LED 控制信号等)。

　　故障分析与维修： 维修工程师利用其混合信号能力快速定位故障点，例如：

　　检查电源是否正常(模拟)。

　　检查时钟、复位信号是否存在(数字)。

　　抓取并解码串行总线数据，判断通信是否正常。

　　关联异常模拟现象(如噪声)与数字控制信号。

　　质量保证(QA)： 对返修品或抽检品进行深入分析。

　　汽车电子：

　　ECU(电子控制单元)开发与测试： 调试发动机控制、车身控制、信息娱乐等模块，观测传感器信号(模拟)、执行器驱动信号(模拟/数字)、以及关键的车载网络总线(如 CAN, LIN)(需要相应的解码选件)。

　　车载电源测试： 测试 DC-DC 转换器、LED 驱动器等，需关注效率、噪声、开关特性。

　　零部件与子系统测试： 如传感器模块、执行器、开关等的测试。

　　售后维修： 诊断汽车电子故障(特别是涉及通信和电源的部分)。

　　3.汽车电子：

　　ECU(电子控制单元)开发与测试： 调试发动机控制、车身控制、信息娱乐等模块，观测传感器信号(模拟)、执行器驱动信号(模拟/数字)、以及关键的车载网络总线(如 CAN, LIN)(需要相应的解码选件)。

　　车载电源测试： 测试 DC-DC 转换器、LED 驱动器等，需关注效率、噪声、开关特性。

　　零部件与子系统测试： 如传感器模块、执行器、开关等的测试。

　　售后维修： 诊断汽车电子故障(特别是涉及通信和电源的部分)。

　　4.工业自动化与控制系统：

　　PLC 及 I/O 模块调试： 观测模拟量输入/输出(如 4-20mA, 0-10V)和数字量输入/输出信号，验证逻辑控制。

　　电机驱动测试： 观测 PWM 控制信号(数字)、相电流/电压(模拟)、霍尔/编码器反馈信号(数字/模拟)。

　　工业总线分析： 解码如 RS-485, CAN, MODBUS, PROFIBUS DP 等常用工业现场总线。

　　传感器与执行器接口测试。

　　5.消费电子：

　　家电控制板： 测试电源、MCU 工作、显示驱动、按键扫描、通信接口(如红外、简单的无线模块)。

　　智能硬件/IoT 设备： 调试 MCU、传感器、低功耗电源管理、无线模块(BLE, Wi-Fi, Zigbee 的基带控制信号，非射频)的接口和通信(如 SPI, I2C 连接 Flash 或传感器)。

　　音视频设备： 测试音频放大器、简单的视频接口信号。

　　6.通信与网络设备(接入层/边缘设备)：

　　测试路由器、交换机、光猫等设备的板级电源、时钟、复位逻辑、低速管理接口(如 I2C, MDIO, UART)、LED 指示等。对于高速 SerDes 信号(如 SGMII, USB, SATA)，其带宽(最高 1 GHz)可能捉襟见肘，更适合看控制面而非高速数据面。

　　7.教育机构(大学、职业学院)：

　　电子工程、电气工程、自动化、计算机工程等专业的教学实验室： 其混合信号功能、丰富的总线解码、合理的价格和适中的复杂度，非常适合学生学习和实践数字电路、模拟电路、单片机、嵌入式系统、接口技术等课程。学生能在一台仪器上同时观察“软件”(数字逻辑/总线)和“硬件”(模拟信号)的交互。

　　泰克 MSO/DPO2000 系列混合信号示波器是面向嵌入式系统设计、电子制造维修、工业控制、汽车电子(非动力总成高速部分)、消费电子开发以及教育领域的一款主力型、多功能调试工具。其核心价值在于经济高效地将模拟测量、数字逻辑分析和串行协议调试能力集于一身，完美契合了这些行业中工程师需要同时应对模拟世界和数字世界的挑战。对于预算有限或不需要极高带宽(>1 GHz)和超高速串行分析(如 PCIe Gen3+, USB 3.x)的应用场景，它是一个非常实用和受欢迎的选择。
