泰克 SA2500 手持式频谱分析仪轻松避免干扰并在越来越拥挤的无线电频谱环境中快速查找引起麻烦的信号发射器。

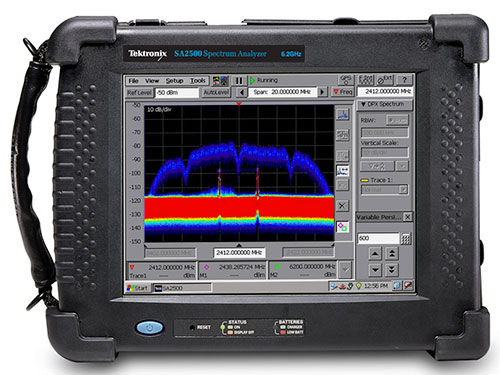

　　泰克(Tektronix)的 SA2500 手持式频谱分析仪 是一款功能强大的便携式实时频谱分析仪(RTSA)。与之前提到的老式 H500 系列不同，SA2500 代表了现代手持频谱仪的技术水平，集成了实时频谱分析、矢量信号分析(基础)和传统扫描频谱分析能力，并具备坚固耐用、电池供电等现场作业优势。

　　其主要应用领域集中在需要快速、便携地进行射频信号分析、干扰排查、系统安装与维护的现场环境，具体包括：

　　1.无线通信系统安装、维护与故障排除：

　　蜂窝网络(2G/3G/4G LTE/5G NR FR1)：

　　基站(蜂窝塔、小基站)发射功率、频率、占用带宽(OBW)、邻道泄漏比(ACLR)的现场测量。

　　天馈系统(天线、馈线、连接器)故障定位：检测驻波比(VSWR)、回波损耗(需配合定向耦合器)、查找电缆断裂或连接不良导致的反射异常。

　　覆盖范围测量：测量特定位置的信号强度(RSRP, RSRQ, SINR 等，需选件支持解调)。

　　干扰排查：快速识别和定位干扰蜂窝频段的非法信号、互调失真、阻塞信号等。

　　公共安全与专用移动无线电(PMR/LMR)： 如 TETRA, P25, DMR 等系统的基站和终端测试、覆盖测量、干扰查找。

　　Wi-Fi(802.11 a/b/g/n/ac/ax)：

　　接入点(AP)和客户端信号强度、信道占用、频谱使用情况测量。

　　干扰源识别(蓝牙、微波炉、无绳电话、视频图传、邻近 Wi-Fi 等)。

　　信道规划和优化。

　　验证 MIMO 性能(需多通道型号或选件)。

　　物联网(IoT)： LoRaWAN, Sigfox, NB-IoT, LTE-M, Zigbee, Thread, Bluetooth/BLE 等设备的信号覆盖、共存性测试、干扰检测。

　　广播(FM, DAB/DAB+, TV)： 发射功率、频率、调制质量(需选件)监测，干扰查找。

　　2.射频干扰(RFI)与电磁干扰(EMI)查找与定位：

　　现场快速定位干扰源： 这是 SA2500 的核心应用之一。利用其实时频谱分析(RTSA)能力(如频谱图、密度显示、无死区捕获)和方向查找功能(通常需要配合定向天线)：

　　检测和捕获瞬态、跳频、突发等难以用传统扫描频谱仪发现的干扰信号。

　　识别干扰信号的类型(如开关电源噪声、数字时钟泄漏、电机火花、非法发射器)。

　　使用近场探头或定向天线精确定位干扰源设备(在建筑物内、机房、生产线、车辆、飞机等场景)。

　　EMI 预合规测试： 在产品研发或现场故障排查阶段，进行初步的辐射发射测试，识别潜在的 EMI 问题，减少后期正式合规测试失败的风险(需注意精度和标准符合性问题，正式认证仍需在标准实验室进行)。

　　3.频谱监测与管理：

　　监测特定频段的占用情况，识别未授权或非法发射。

　　执行频谱清频任务，确保在特定地点、时间使用特定频率的安全性(如大型活动、新系统部署前)。

　　验证频谱授权使用情况。

　　4.现场设备调试与验证：

　　射频发射机/模块测试： 在研发、生产或现场安装阶段，快速验证无线模块/设备的发射频率、功率、频谱模板等基本参数。

　　天线与电缆测试：

　　使用电缆和天线分析仪(CAA) 选件(通常需要 VNA 选件)测量天线的 VSWR/回波损耗、电缆损耗、故障点定位(DTF)。

　　测量天线方向图(需转台配合)。

　　放大器测试： 测量增益、增益平坦度、1dB 压缩点(需信号源配合)、谐波失真(粗略)。

　　5.教育与培训：

　　由于其便携性和相对强大的功能(包括实时频谱分析)，非常适合用于通信工程、电磁兼容(EMC)等领域的现场教学和实践操作演示。

　　6.航空航天与国防(有限范围)：

　　现场维护地空通信、雷达(辅助)、无人机(UAV)数据链、卫星通信终端等设备。

　　快速频谱态势感知。

　　(注意：高端国防应用通常需要更专业、保密性更强的设备)。

　　SA2500 的核心优势使其适用于上述现场应用：

　　实时频谱分析(RTSA)：

　　无死区捕获： 100% 概率捕获瞬态信号(如脉冲、跳频信号、突发干扰)，这是其区别于传统扫描频谱仪和老式手持仪器的最大亮点。

　　频谱图(Spectrogram)： 直观显示信号随时间、频率、幅度的变化，便于分析信号行为和发现间歇性干扰。

　　密度显示： 突出显示最常出现的信号。

　　高级触发： 频率模板触发(FMT)、功率触发等，精准捕获特定事件。

　　矢量信号分析(VSA)能力(基础)： (通常需要选件)

　　解调常见数字调制信号(如 QPSK, 16QAM, 64QAM, π/4 DQPSK, GMSK 等)。

　　测量误差矢量幅度(EVM)、频率误差、相位误差、星座图、眼图等。

　　分析蓝牙、WLAN 等标准信号。

　　强大的传统频谱分析功能：

　　宽频率范围(通常覆盖几 kHz 到 6 GHz 或更高，视具体型号)。

　　良好的动态范围(典型 >100 dB)。

　　窄分辨率带宽(RBW)能力(可低至 1 Hz)。

　　多种测量：信道功率(CHP)、邻道功率(ACP/ACLR)、占用带宽(OBW)、杂散发射、载噪比(C/N)等。

　　真正的便携性与坚固性：

　　电池供电(数小时续航)，适合无电源环境。

　　坚固外壳(通常符合 MIL-STD 标准)，防尘防水(IP 等级)，适合恶劣工业环境和户外使用。

　　相对轻便(相比于台式机)。

　　方向查找(DF)支持： 通常配备或支持连接外部旋转定向天线或 DF 附件，用于干扰源定位。

　　电缆与天线分析(CAA)选件： 将频谱仪功能与基本矢量网络分析(VNA)功能集成于一体，现场测试天馈系统。

　　数据记录与报告生成： 记录测量数据、屏幕截图、频谱图等，方便后续分析和报告。

　　触摸屏与用户界面： 现代直观的操作界面，提高现场工作效率。

　　泰克 SA2500 手持式频谱分析仪是专为现场工程师和技术人员设计的强大工具。它将实时频谱分析的核心优势与全面的传统频谱分析、基础矢量信号分析、电缆天线测试以及出色的便携坚固性结合在一起。其主要价值体现在：

　　●速定位和诊断射频干扰(RFI/EMI)。

　　●高效安装、维护和故障排除无线通信系统(蜂窝、Wi-Fi、物联网、公共安全等)。

　　●现场验证射频设备和天馈系统的性能。

　　●进行频谱监测和清频。
