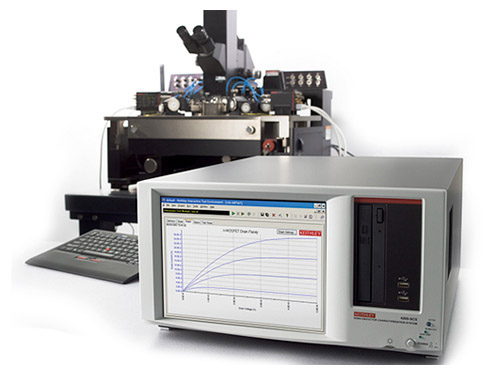

泰克4200-SCS 是一个模块化、完全集成的参数分析仪，用于执行材料、半导体器件和流程的电气检定。从基本的 I-V 和 C-V 测量扫描到先进的超快脉冲式 I-V、波形捕获和瞬态 I-V 测量，4200-SCS 为研究人员或工程师提供设计、开发或生产所需的关键参数。

　　半导体测试系统泰克4200-SCS 参数分析仪适用于材料和设备电气检定的全面解决方案。



泰克4200-SCS参数分析仪是一款专为半导体器件和材料研发设计的综合测试系统，具备高精度、模块化扩展和多参数集成分析能力，广泛应用于微电子、纳米技术及材料科学领域。



　　一、基础电气特性测试

　　电流-电压(I-V)测试

　　功能：测量器件的直流特性，包括二极管、晶体管、MOSFET的阈值电压、漏电流等。

　　精度：电流分辨率达0.1fA(飞安级)，电压控制精度±0.05%

　　应用：评估晶体管导通特性、光伏器件效率分析

　　电容-电压(C-V)测试

　　范围：1kHz-10MHz频率扫描，电容测量范围1pF至1μF

　　技术：高频C-V分析MOS界面陷阱密度，掺杂浓度分布

　　案例：检测DRAM存储单元氧化层缺陷

　　电阻率与霍尔效应测试

　　配置：搭配四探针模块，支持Van der Pauw法

　　参数：载流子浓度(10¹⁰~10²⁰ cm⁻³)、迁移率(0.1~10⁶ cm²/V·s)

　　二、动态与脉冲测试



　　三、先进材料与器件分析

　　纳米器件测试

　　探针台集成：支持4英寸晶圆直接测试，最小接触点间距5μm

　　功能：碳纳米管场效应晶体管(CNT-FET)跨导分析

　　光电特性测试

　　模块：集成光源(波长365-1550nm)与光功率计

　　应用：太阳能电池量子效率(QE)测量、光探测器响应度标定

　　铁电材料测试

　　技术：极化-电场(P-E)回线测量，频率0.01-1kHz

　　参数：剩余极化强度(Pr)、矫顽场强(Ec)

　　四、系统扩展与自动化

　　模块化架构

　　可选模块：

　　4225-PMU(超快脉冲单元)：上升时间<10ns

　　4225-RPM(远程放大器/开关)：扩展至40通道

　　组合能力：最多可配置10插槽主机，同步控制多个测试单元

　　软件平台

　　Clarius Suite：

　　图形化测试流程设计，支持Python脚本扩展

　　实时数据显示与SPICE模型参数提取(BSIM4/PSP)

　　合规性：符合ISO 17025校准标准，数据可追溯

　　多环境测试

　　温控集成：连接探针台实现-55℃~300℃变温测试

　　真空环境：支持10⁻⁶ Torr真空腔体下的器件特性分析

　　五、典型行业应用



　　应用建议：

　　研发场景：优先配置4225-RPM+4225-PMU模块，实现纳米器件多参数耦合分析

　　产线测试：选用预编译测试库(如JEDEC标准)，结合KLARF格式数据输出

　　学术研究：利用Python API开发定制化测试协议(如神经形态器件突触特性模拟)

　　数据价值：使用4200-SCS可缩短新型半导体器件研发周期30%~50%，通过高精度测试避免因设备误差导致的重复流片，单项目节约成本可达百万美元级。
