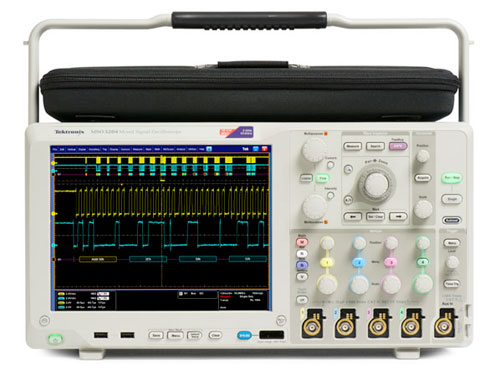

当工程师设计的数据速率越来越快，定时裕量越来越小，需要示波器拥有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。示波器上可以运行基于 Windows 的分析软件。MSO 型号包括 16 条数字定时通道，所有型号可以配备为解码常用的串行协议，为您的系统提供全面视图。

　　泰克MSO/DPO5000示波器具备多种测试功能，以下是对其主要测试功能的归纳：

　　一、基本测试功能

　　高带宽和高采样率：

　　MSO/DPO5000系列示波器具备高达2 GHz的带宽和10 GS/s的采样率(单通道或双通道实时采样率)，能够捕捉高速信号，确保信号的完整性。

　　多通道记录：

　　提供4个模拟通道，记录长度高达12.5M点(MultiView Zoom功能下可达250M点)，支持多通道同时采集和记录，便于对复杂信号进行分析。

　　灵活的捕获率设置：

　　提供FastAcq技术，最大波形捕获速率超过250,000波形/秒，以及FastFrame分段内存采集功能，支持超过310,000帧的捕获，确保不会错过任何重要信号。

　　二、高级分析功能

　　信号保真度和噪声降低：

　　示波器配备标准无源电压探头，具有小于4 pF的电容负荷及500 MHz或1 GHz的模拟带宽，可选带宽限制滤波器，降低噪声，提高低频测量精度。

　　串行协议解码：

　　所有型号均配备16条数字定时通道，并支持常见的串行协议解码(如I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网和MIL-STD-1553B等)，为系统分析提供全面支持。

　　自动测量和报告：

　　自动测量功能可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足高效电源转换器的测量要求。同时，可生成详细的测试报告，便于后续分析和归档。

　　三、特定应用测试功能

　　功率测量和分析：

　　选件PWR提供用于功率器件和电源的检定和测试的高级功率测量和分析解决方案。

　　USB电源适配器自动一致性测试：

　　选件USBPWR支持USB 2.0电池充电器技术规范v1.1和IEC 62684的USB电源适配器自动一致性测试。

　　串行数据包内容协议触发和解码：

　　针对CAN、LIN和FlexRay总线，选件SR-AUTO提供串行数据包内容协议触发和解码功能。同时，还支持BroadR-Reach、MOST等串行设备的互操作性测试。

　　射频和矢量信号分析：

　　SignalVu射频和矢量信号分析软件可在一台仪器中同时实现矢量信号分析仪功能、频谱分析仪功能及数字示波器的强大触发功能，适用于宽带设计和频谱事件的检定。

　　总之，泰克MSO/DPO5000示波器以其高性能、多通道记录、高级分析功能以及特定应用测试功能等特点，在电子测量和测试领域具有广泛的应用前景。
