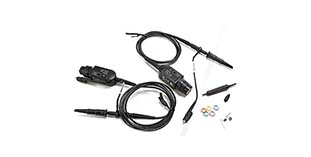

示波器有源差分探头怎么安装?
2023-1-5  10:32:42

  探头有一条地线和一条信号线,地线就是和示波器输入端子外壳通的那一条,一般是夹子状的,信号线一般带有一个探头钩,连接需要把示波器地线接到设备的地,把信号线端子接到信号端,注意如果要测量的信号和市电没有隔离,则不能直接测量。 那么示波器有源差分探头怎么安装?接下来一起看看吧!!!

  示波器有源差分探头怎么安装?

  观察最大工作电压。为了避免受伤,使用此探头进行每个输入端与地的测试或两个输入端之间的测试时,测试电压请勿超过 1000 Vr ms CAT III。此电压值适用于 1/10 和1/100 的变比设定。

  1、探头 BNC 输出端跟示波器或者其他仪器连接;

  2、探头安装电池或者与配套的电源适配器连接;

  3、选择合适的衰减档位,为了更高的分辨率和更小的噪音,当测试信号低于 70V,选择档位 1/10,当信号高于 70V,则选择档位 1/100;

  4、请使用合适的探头配件连接测试线路。

  示波器有源差分探头怎么校正?

  在进行生产、调试和维修过程中,用示波器进行测试时通常会用其检测探头将示波器与待测器件进行连接,此时需要将示波器的探头与示波器先进行连接。

  示波器探头接口采用了旋紧锁扣式设计,插接时,将示波器探头的探头座对应插入到探头接口上,正确插入后,顺时针旋动探头座,即可将其旋紧在接口上。此时就可以使用该通道的探头进行测试了,CH2通道的探头连接与CH1通道的探头连接相同。

  将探头固定后,接地夹接地,探头与校正信号输出端连接,用手向下压探头帽,即可将探钩钩在校正信号输出端,进行探头的校正。

  连接好探头后,示波器的显示屏上显示当前所测的波形,此时,该波形可能有3种情况:一种补偿正常,另外两种就是上面的补偿不足或补偿过度,通过观察即可判断上述两种情况下示波器探头校正不良。

  以上是关于示波器有源差分探头的相关内容,仅供参考!!!
