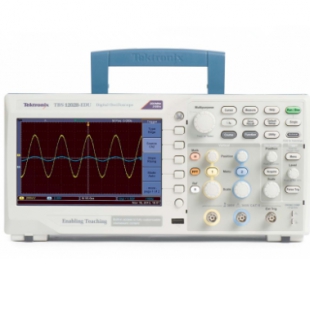

数字荧光示波器把输入的模拟信号先转换成数字信号，经过内部计算机的处理，再显示在屏幕上。那么数字荧光示波器如何进行信号采集与处理?接下来一起看看吧!!!

　　数字荧光示波器如何进行信号采集与处理？

　　1.信号的采集

　　>按信号采集设置菜单按钮，设置采集参数;

　　>按运行/停止按钮，完成对信号的连续采集与停止;

　　>按单一序列按钮，可获得信号的瞬态波形。

　　>按自动设置按钮可以将波形的水平、垂直标度和触发控制设置为默认的最佳状态。

　　2.波形的触发

　　即设定一个电压-时间条件，使屏幕上满足条件的信号点保持稳定，从而使“运动”的波形保持“静止”。便于后续分析。

　　>按触发设置菜单按钮，设置信号触发方式。

　　>旋转电平按钮完成对触发电平电压值的设定。

　　>按设为50%按钮，可将触发电平设为波形的中点。

　　3.波形测量

　　>按测量按钮，示波器完成信号大部分参数的自动测量;

　　>按光标按钮可以实现对信号的自主测量;

　　>按选择按钮选定动态光标;

　　>旋转通用旋钮调节光标的位置;

　　>△表示两光标位置间的差值;@表示活动光标相对于0VI触发点的位置。

　　4.波形存储与恢复

　　4.1.保存屏幕图像:

　　>将U盘插入USB闪存驱动器接口;

　　>按系统设置菜单按钮，按“系统”底部按钮，选择“硬拷贝”，设置文件输出格式，选定端口文件;

　　>按文件功能按钮对文件进行重命名

　　>按硬拷贝按钮保存图像。

　　4.2.保存屏幕图像

　　>将U盘插入USB闪存驱动器接口;

　　>按存储与恢复按钮，可以存储当前设置，恢复已有设置，存储/恢复波形(内部文件格式，表格文件格式等);

　　>按文件功能按钮对文件进行重命名。

       以上是关于数字荧光示波器如何进行信号采集与处理的相关内容，仅供参考！！！
