USB TC-08是英国Pico Technology公司研发生产的一款八通道热电偶温度记录仪，用于实时在线测试、显示和记录温度值，支持各种类型的热电偶，包括B，E，J，K，N，R，S，T型。实际上，USB TC-08不仅仅可以测试温度，还可以测量电压，电流，甚至是第三方传感器的信号，可选四种输入范围：0-5V，±50mV，±500mA，和4-20mA。下面以4-20mA电流信号输入为例介绍USB TC-08热电偶温度记录仪如何测量电压和电流信号。

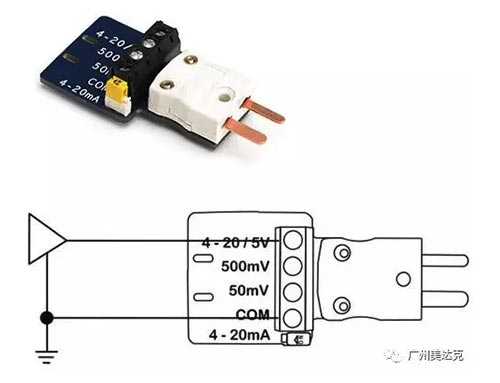

1、连接测试电路。将电路的负极连接至接线端子板的COM端，将电路的正极连接到4-20/5V输入端。无需焊接即可将导线连接接线端子板上。

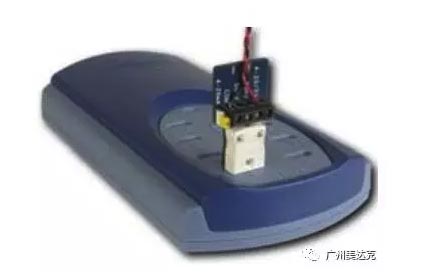

2、将接线端子板上4-20mA处的黄色开关打向“ON”。然后将接线端子板插入TC-08任一通道上。

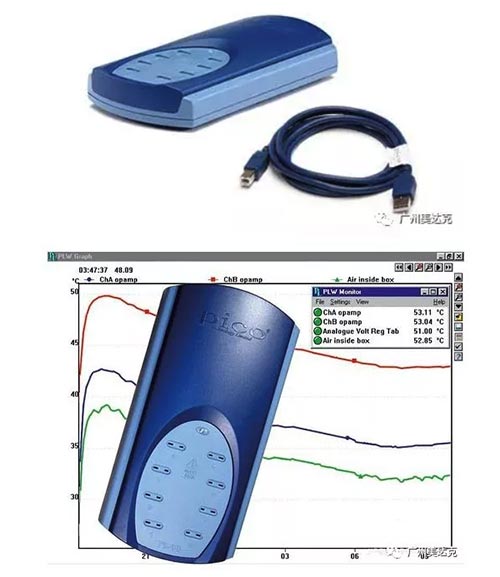

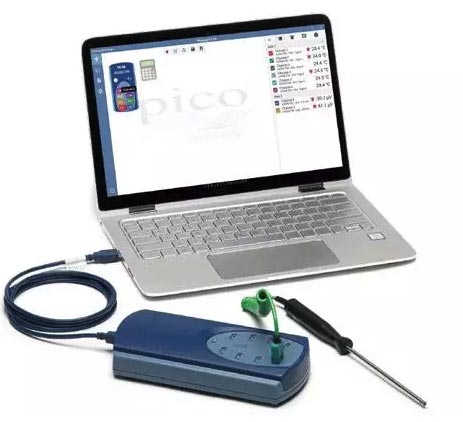

3、用记录仪配套的USB数据线将TC-08连接到电脑的USB接口上。TC-08会自动在电脑上安装驱动，待驱动安装完成之后进行下一步。

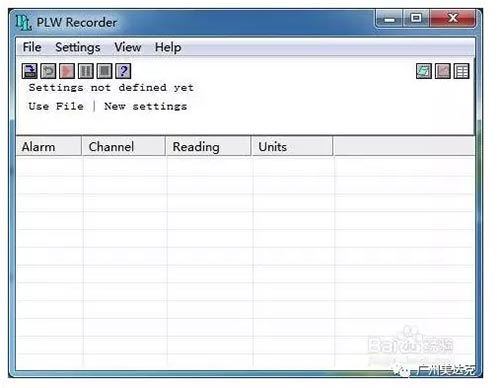

4、运行电脑上已经提前安装好的PicoLog数据采集软件。点击File>>New Setting对TC-08进行设置。

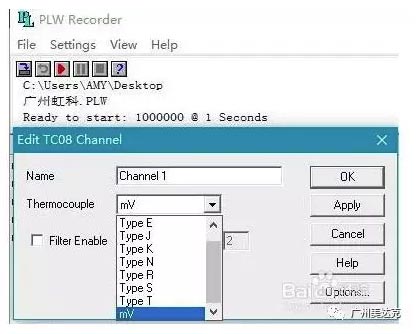

5、编辑USB TC-08插入接线端子板对应的一个通道，将“Thermocouple”设置成“mV”。

6、设置完成后，PicoLog将在监视窗口显示施加至接线端子板的电流对应的电压，通过换算即可得到测量的电流值。PicoLog所显示的与输入电压相对应的输出电压如下：

输入范围          PicoLog电压

0-5V                0-50mV

0-500mV         0-50mV

0-50mV           0-50mV

4-20mA           9.6-48mV
