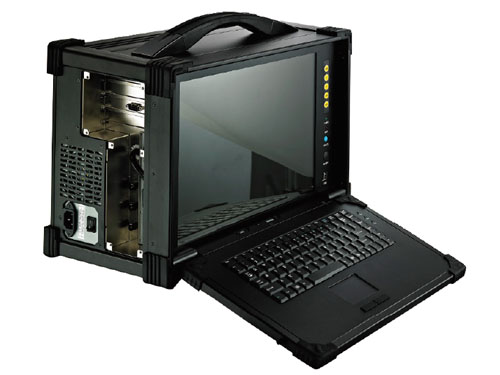

OI-1553B总线分析仪
  • 1553B总线分析仪
  • 1553B总线分析仪,适用于1553B总线产品的开发、生产以及MIL-STD-1553A/B总线系统的测试、仿真和分析,协助用户对1553B总线产品进行在线检测。
  • 总线分析仪

软件试用请点下面“产品技术资料”下载
  • 起始价格
  •

产品介绍:

  1553B总线分析仪,适用于1553B总线产品的开发、生产以及MIL-STD-1553A/B总线系统的测试、仿真和分析,协助用户对1553B总线产品进行在线检测。

性能指标:

 ● 计算机部件:工业级便携式计算机

 ● 重量:不大于6Kg

 ● 供电:28VDC或220V/50HzAC

 ● 操作温度:-10℃-+60℃

 ● 存储温度:-20℃-+70℃

 ● 相对湿度:70-90%RH不凝结

 ● 2通道双冗余1553A/B总线

 ● 软件设置BC、RT、BM任意一种模式

 ● 支持MIL-STD-1553A/B全部消息格式

 ● 采用双路隔离变压器实现双冗余总线通信

 ● 支持直接/变压器耦合

 ● 支持软件查询和硬件中断的工作方式

 ● 支持内部测试和外部测试

 ● 支持自动重试

 ● 消息间隔可设置

 ● RT地址可软件配置

 ● 总线输出电平0-20V内连续可调

 ● 支持VTP功能,可注入MIL-STD-1553A/B协议规定的所有总线错误

 ● 可实时监测总线信号波形

 ● 内置高斯白噪声发生器,可在总线上注入高斯白噪声

 ● 可同时存档多通道总线负载(100%)

BC技术指标 :

 ● 主帧和辅帧设置

 ● 应超时间设置

 ● 非循环消息动态加入发送列表

 ● 单次发送方式

 ● 中断源可编程

 ● 错误信息检测:奇偶错、帧错误、无响应和RT地址无效错误检测

 ● 可编程的自动重试

 ● 触发条件:软件触发和外部触发

RT技术指标:

 ● 最大可同时仿真31个RT

 ● 数据和状态运行时可编程

 ● 中断源可编程

 ● 触发条件:软件触发和外部触发

BM技术指标:

 ● 可以监视:

 ● 时间戳

 ● 错误状态

 ● 数据

 ● 状态

总线记录仪:

 ● 可编程的记录条件和过滤条件

 ● RT地址/子地址

 ● 传输、接收、广播模式、模式码

 ● 触发条件:软件触发和外部触发

 ● 48-bits微秒级的时间戳,点击系统集成与定制化了解更多测试仪器。
